MGH-RJ 6-5 基于WEB的网络版水击现象仿真软件

1、流体力学水击现象仿真计算软件是基于网络云平台的WEB版软件，无需到实验室使用，打开自己IPAD或计算机的浏览器，无需下载插件，随时随地可通过internet网络访问杭州S36沙龙会的流体力学实验CAI云平台，就能访问学习。（上网登录功能现场演示）

2、采用交互方式将水击现象真实模拟，并能实时设置和调节水位，对管路进行配置并选择设置工况，在管路上可任意配置压力测量点位置。启动阀门后管路中所有布设压力传感器数据进行实时曲线记录，可将保存数据截取进行分类分析。

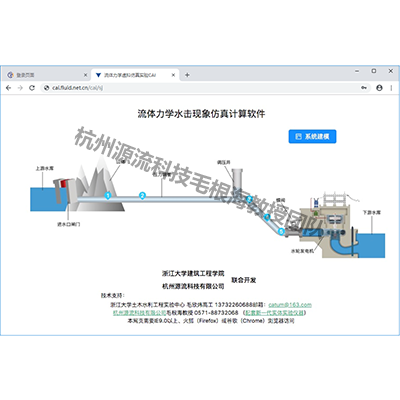

3、 以引水式电站为仿真虚拟原型，包含上水库、进水口闸门、引水压力管道、蝶阀、水轮发电机组、尾水渠、下游水库等仿真结构。其中上游水库水位、压力管道长度、调压井、阀门开关时间等为参数化进行建模，可供实验者设定任意参数后自动生成对应的虚拟模型；虚拟模型生成后，开始进行水击实验计算。

4、本软件可以模拟水电站进水蝶阀瞬时全开、瞬时全关和线性关闭多种工况，可实时计算并动态展示各测点的水击压力变化过程，实验结果可以保存和输出；并增加调压室？，设置无调压井及有调压井工况，进行对比分析。
